1、HTFC(DT)型柜式离心风机概述


HTFC型柜式离心风机-A 式

1.1.HTFC(DT)   型柜式离心风机是一种高 效率、低噪声箱式离心风机。产品由低噪声前倾 多翼离心风机、电机、轴承、传动件、消声型箱体  等组成。根据安装位置的不同，提供12种不同  角度的进出风口位置，以满足用户不同的安装  环境需要。根据消防与通风的要求不同分A 型  和 B型两种类型，A型电机装在箱体外，用于 消防排烟，并经国家消防装备监督质量检验中 心 按GA211-1999《消防排烟风机耐高温试验 方法》进行耐高温试验，能在300℃高温条件下 连续运行60分钟以上；B型电机装在箱体内， 用于通风换气。

1.2.风机按直径分为9"-36"十二种规格 系列风量为1650~85000m³h,    全 压 为 180~1000Pa 。HIFC型柜式离心风机经不断的  改进和开发，现可分为I、Ⅱ、Ⅲ、IV四种类型， 其中I 、Ⅲ型为单速型，Ⅱ、IV型为双速，配用双  速电机，实现两档调速，可满足用户对不同工况 点性能调节的需要。风机也可配用变频电机和  变频控制器，实现无级调速，建议调节频率锁定  在25Hz~50Hz。

1.3.为适应防爆环境需要，风机可做成防 爆风机，防爆等级为EXdIIBT4,适用于易燃、易 爆气体的场所。

1.4.为适应不同场所噪声的要求，风机均 可配不同长度的消声器，也可将风机消声型箱 体加厚，以降低风机噪声。

1.5.风机可加配初效、中效或高效过滤器， 以提高空气的清洁度，配置过滤器时应考虑实  际压力损耗，并需适当增加风机箱体长度。

HTFC型柜式离心风机-B 式

2、HTFC(DT) 型柜式离心风机工作条件

工作温度：-20~+40℃(可连续运转);

耐高温：100℃(可连续运转20小时); 300℃(可连续运转60分钟);

湿   度：小于90%; 介质条件：空气；

工作电源：三相、380V/50Hz。

3、HTFC(DT) 型柜式离心风机应用

风机可广泛应用于宾馆、饭店、礼堂、影剧院、地下室、工矿企业、办公楼等场所通风排烟，特别 是需要低噪声、大风量通风排烟。

4、HTFC(DT) 型柜式离心风机配置

4.1标准配置

 ●叶轮；●机壳(机壳、集流器、支架); ●电机；●轴承带壳); ●主轴；

●皮带轮、皮带；

●皮带罩仅A 式);

●消声型箱体；

●电机调节道轨；

●进出口法兰。

4.2 备选件及附件(订货时注明是否购买)

 ※减振设备；

※控制箱；

※对接法兰；

※电机防雨罩仅A 式)

※消声器； ※过滤器；

5、HTFC(DT) 型柜式离心风机加工工艺

5.1.风机叶轮、机壳为优质镀锌板，全部模具化生产，采用铆接、咬接等手段，表面清洁平整、不 存在焊接变形现象。

5.2.风机消声型箱体采用框架、箱板拼装设计，框架采用先进的金属冷弯机组一次拉伸而成 (也可根据用户需要采用铝合金型材),箱板为彩涂板，表面清洁美观、耐腐蚀性强，内层为镀锌消 声微穿孔板，夹层超细玻璃棉，可进一步降低噪声。产品可进行拆装，现场安装。

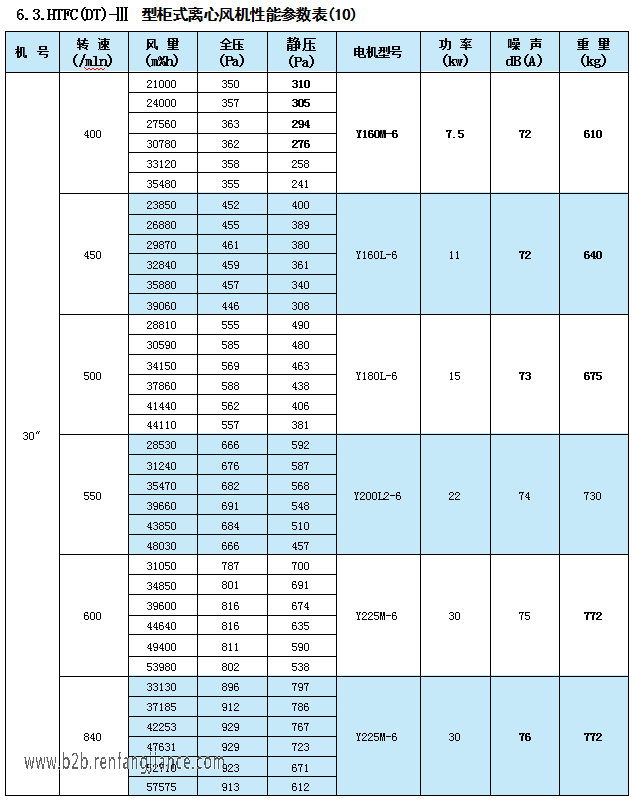

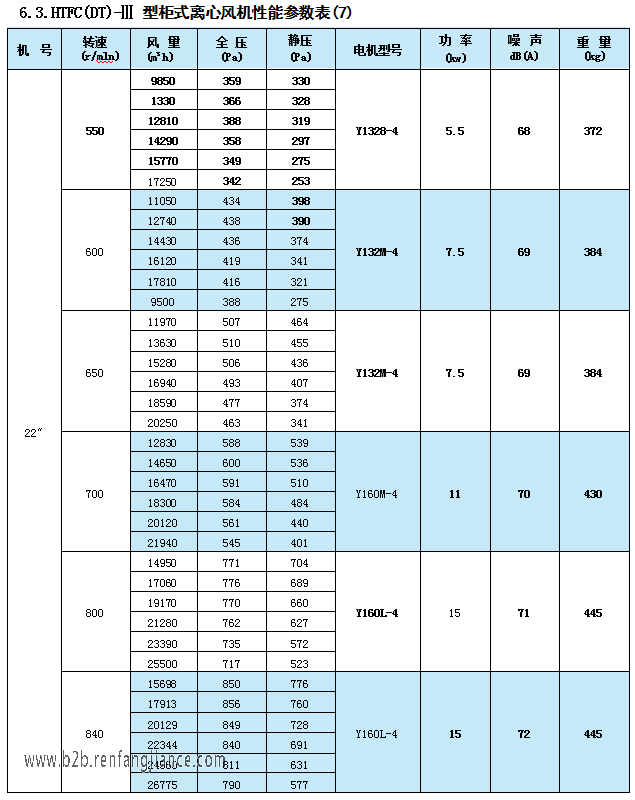

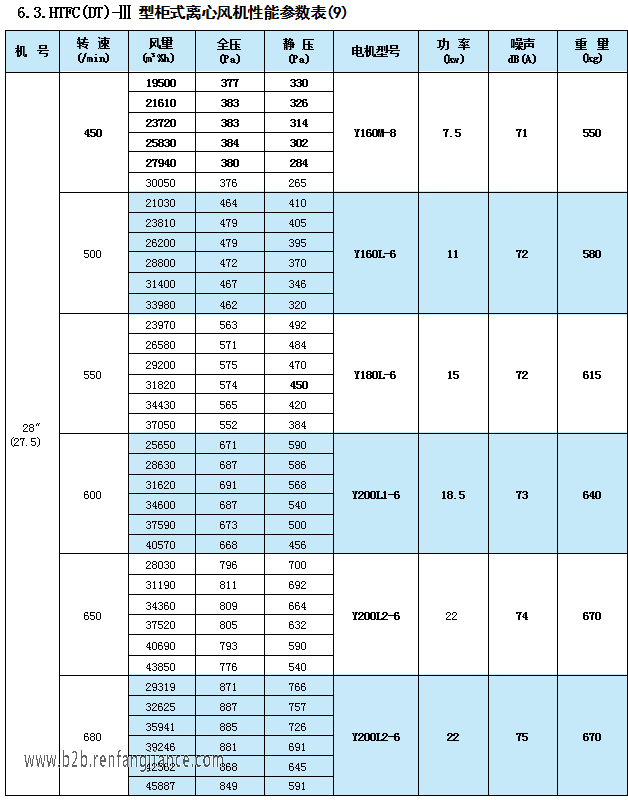

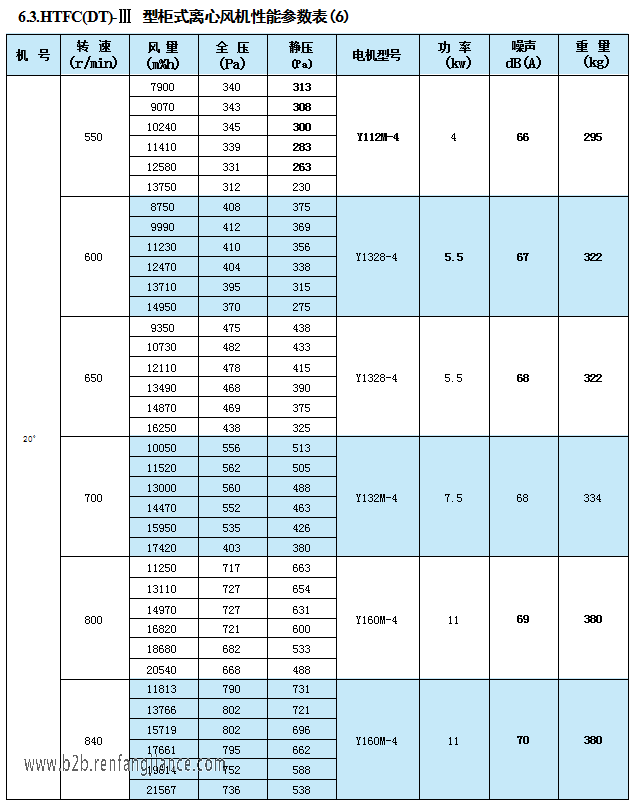

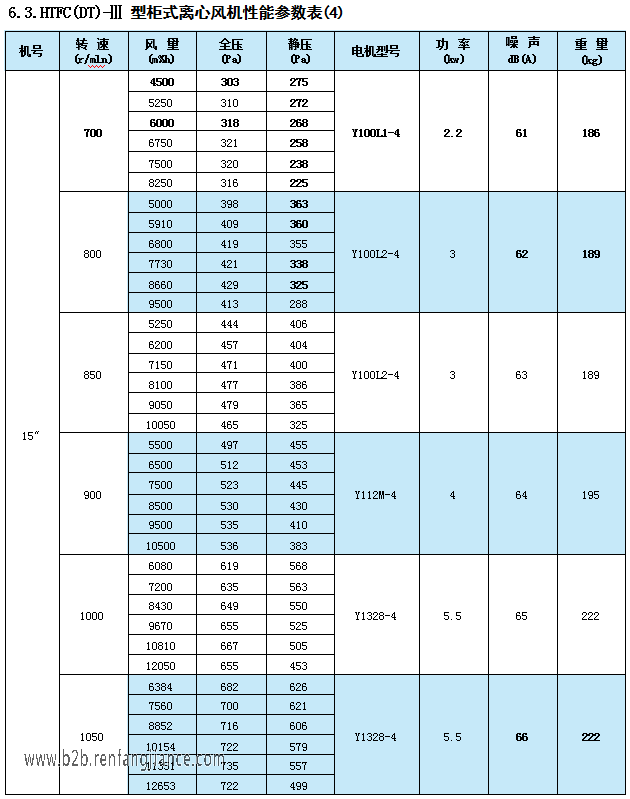

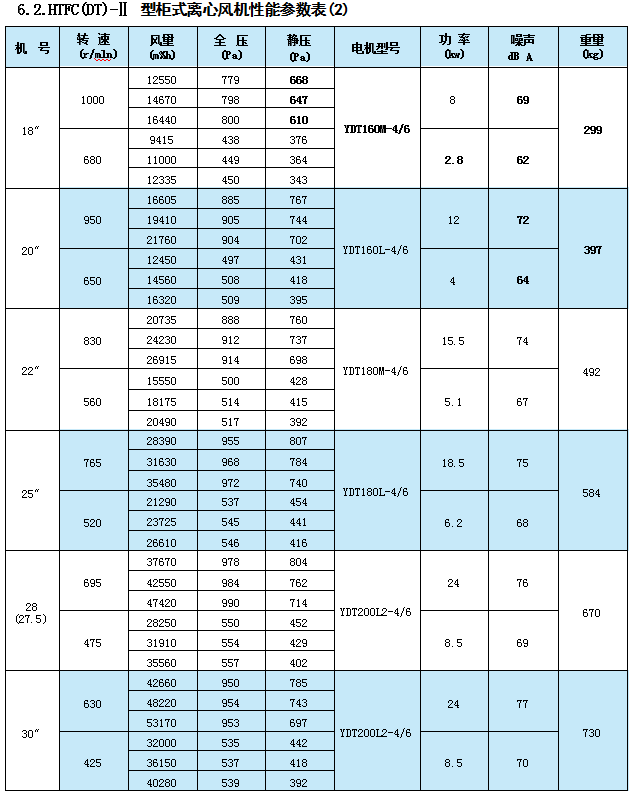

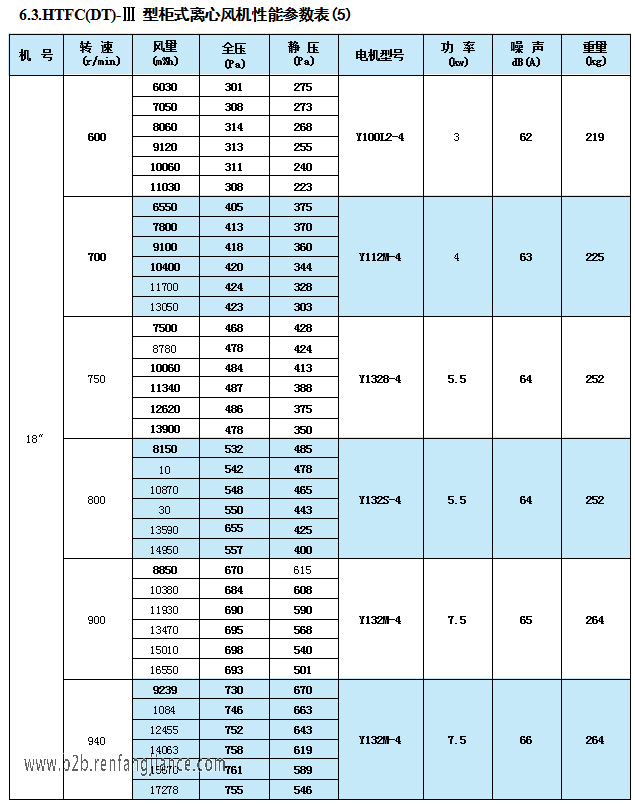

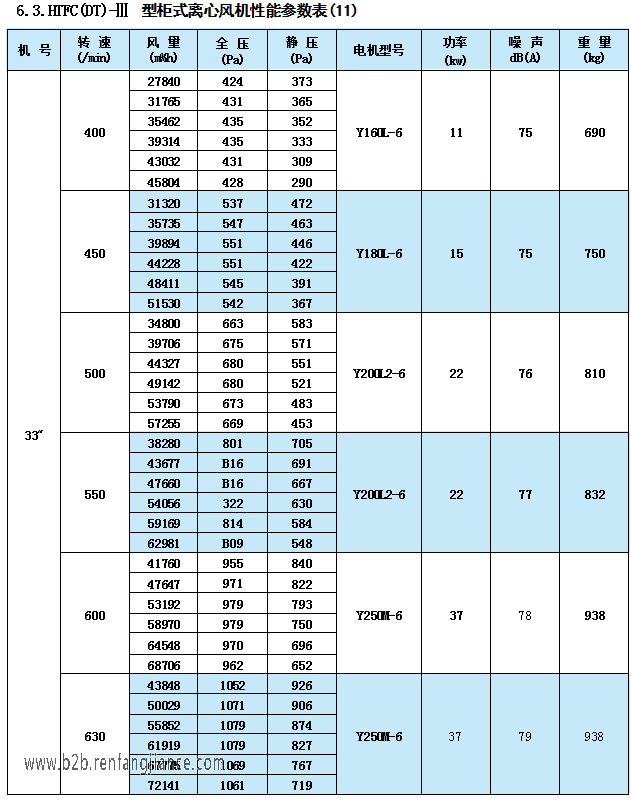

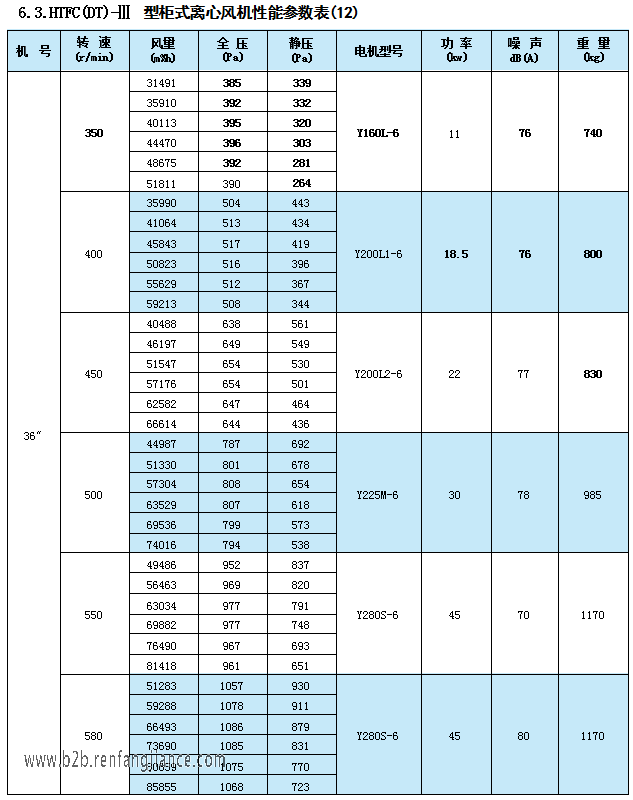

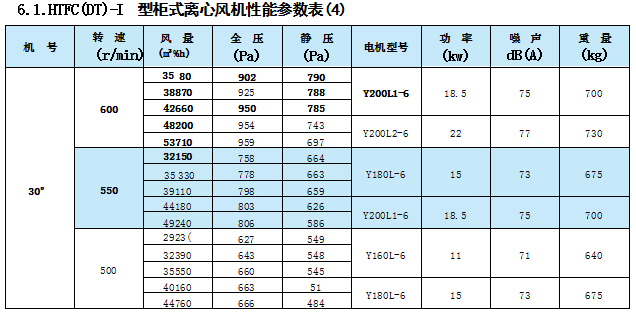

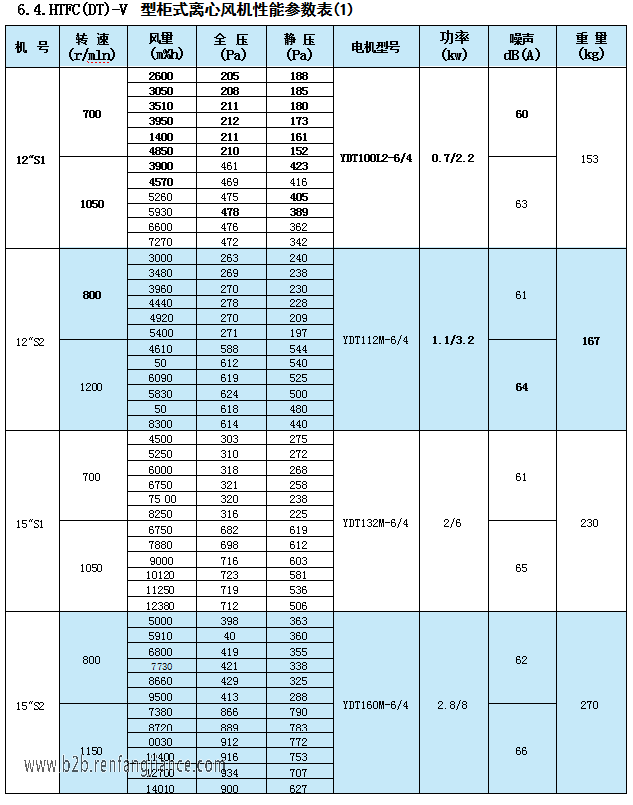

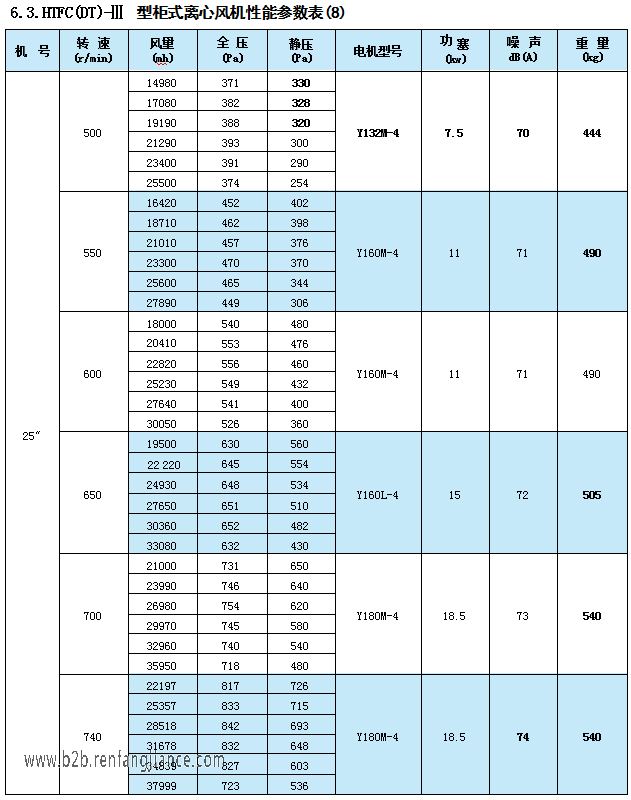

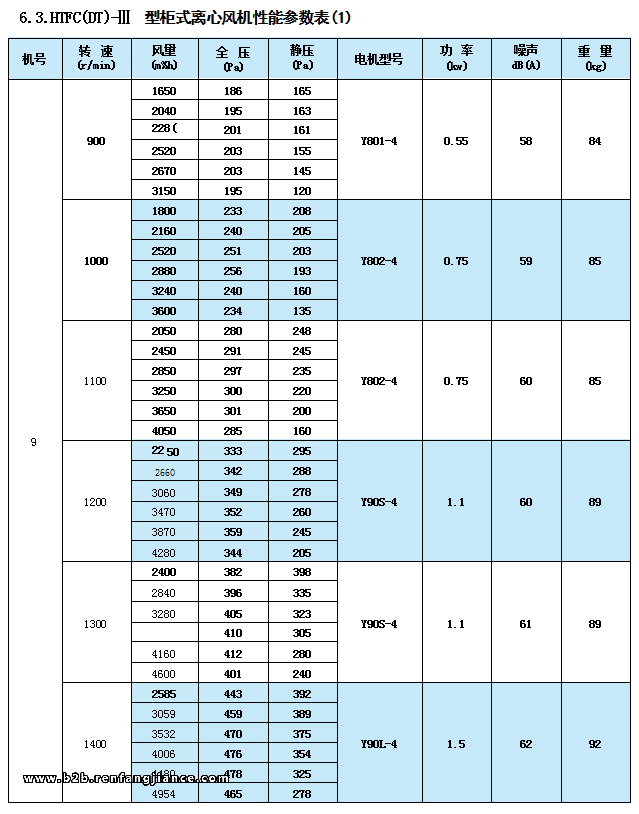

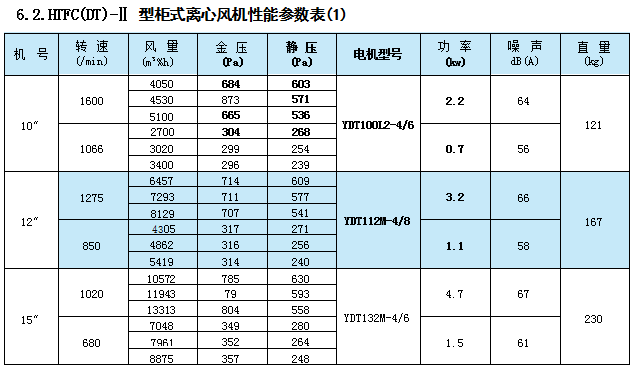

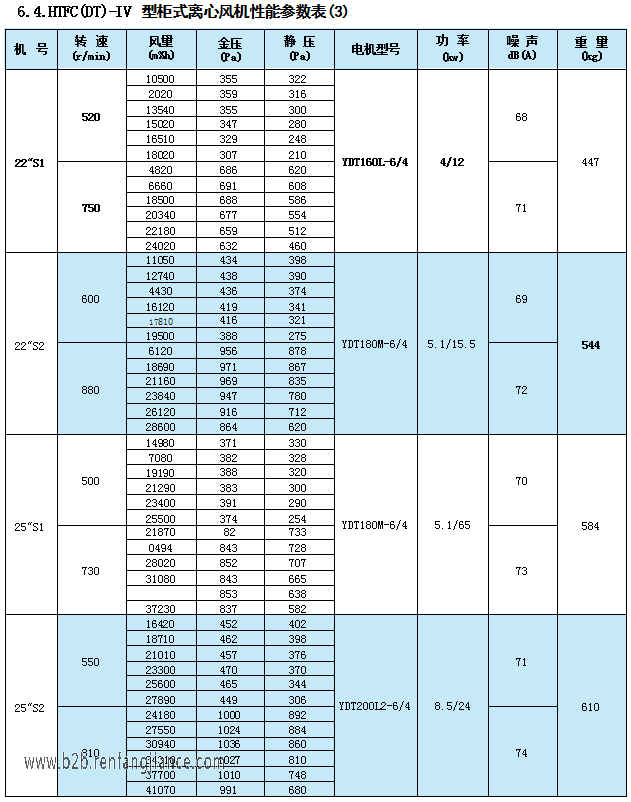

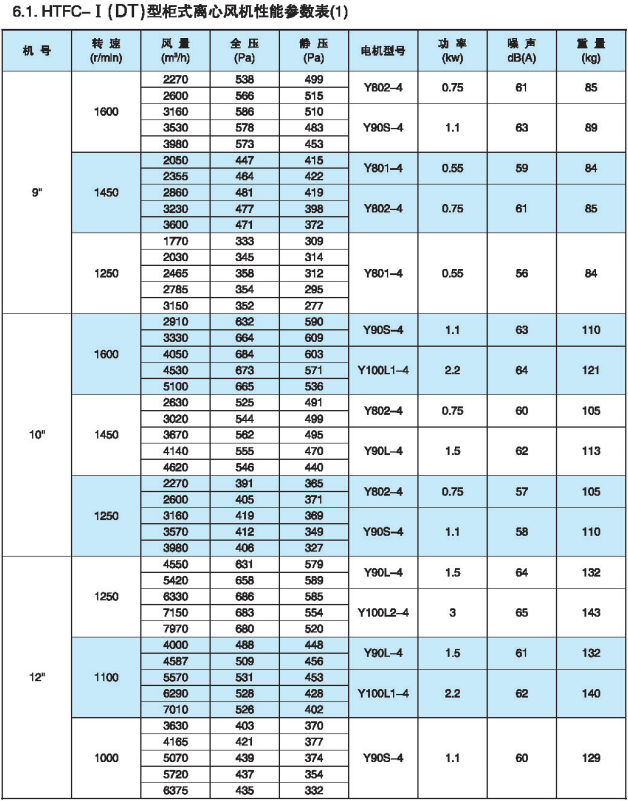

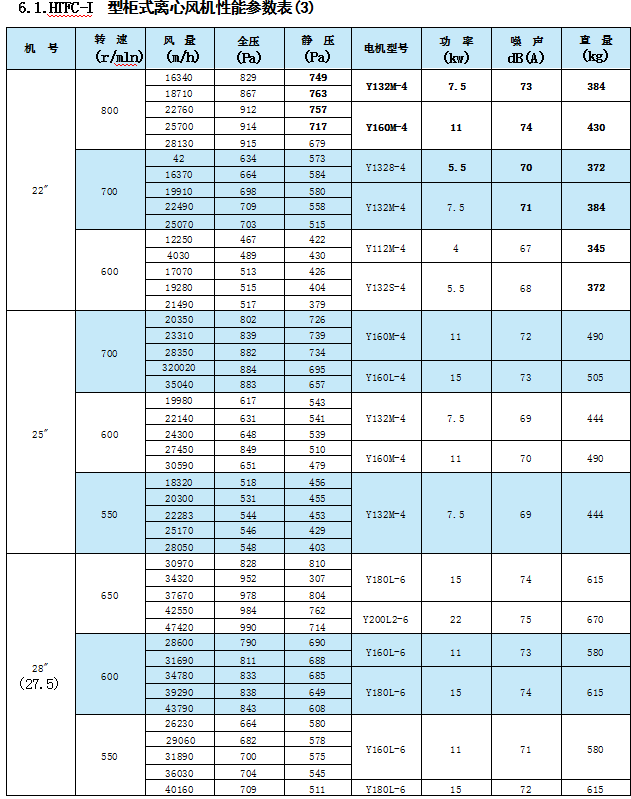

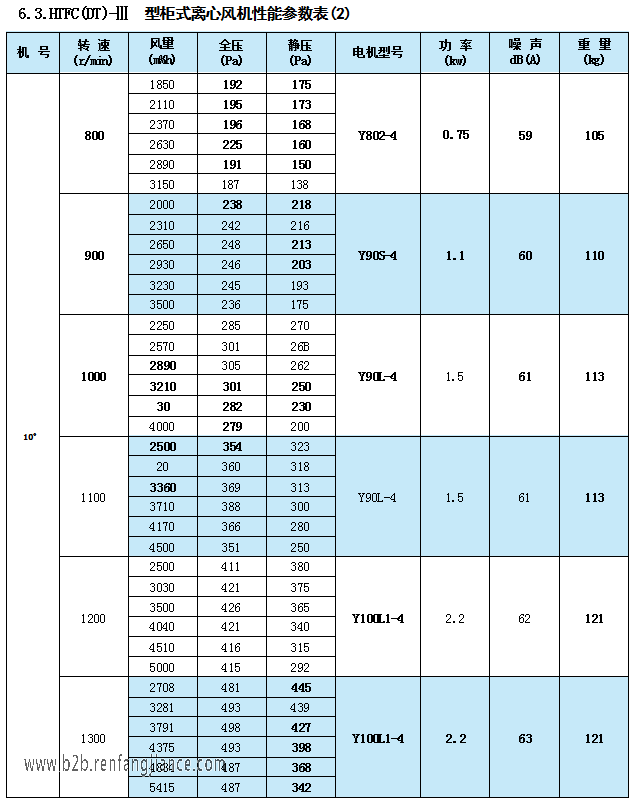

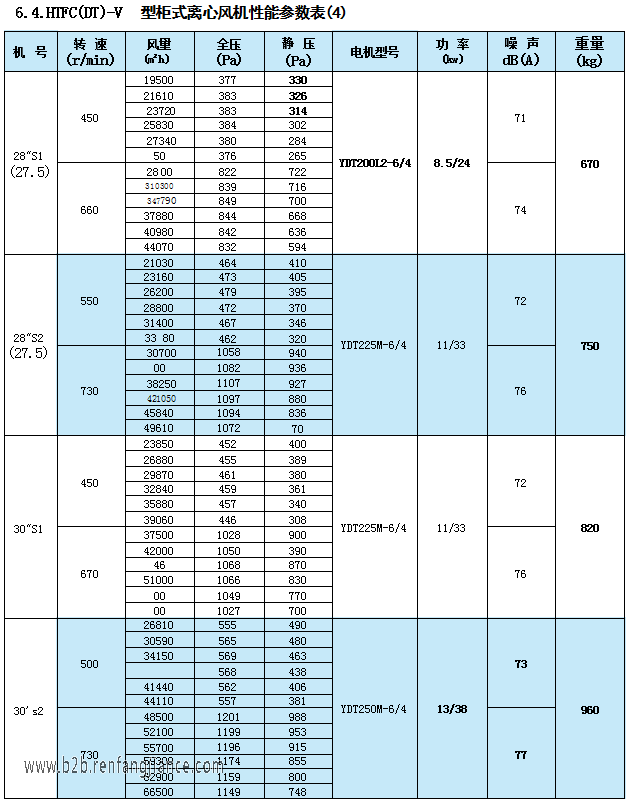

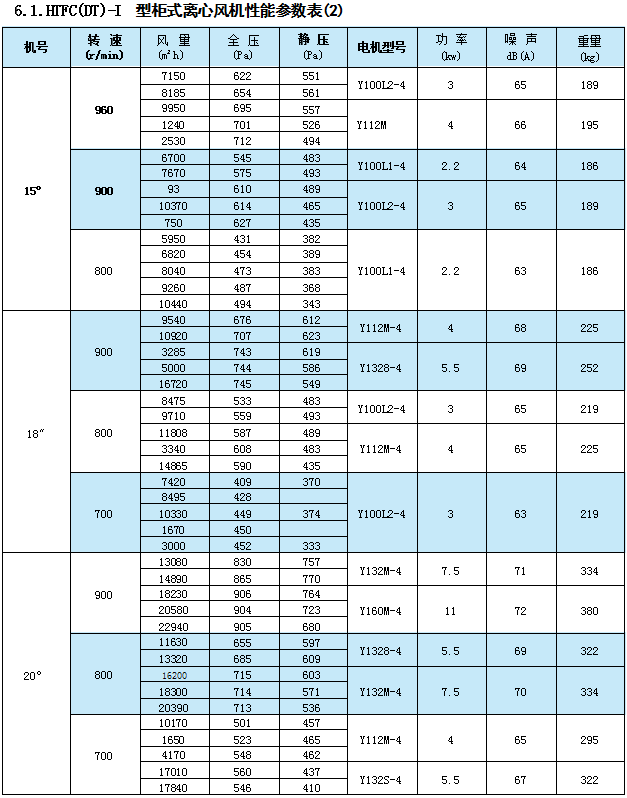

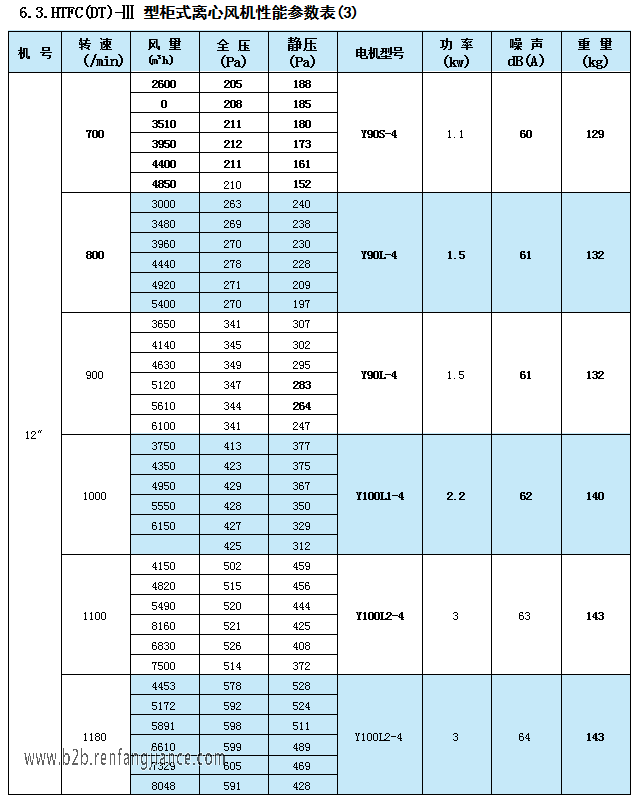

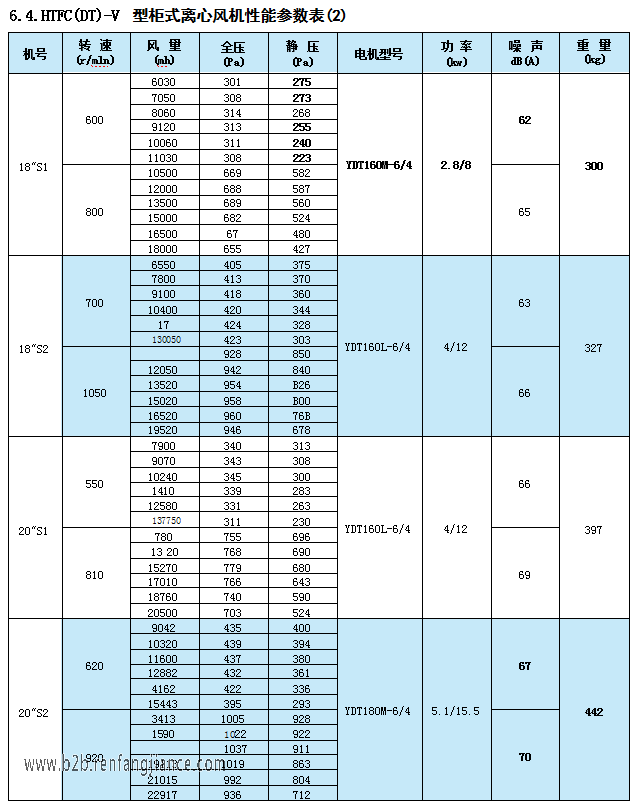

6、HTFC(DT) 型柜式离心风机性能参数表
